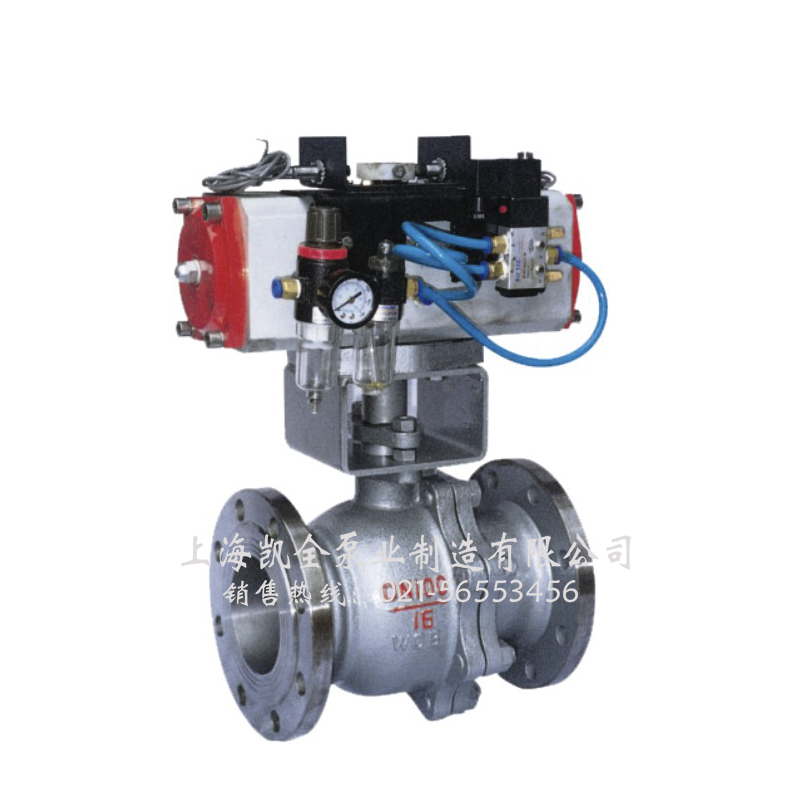

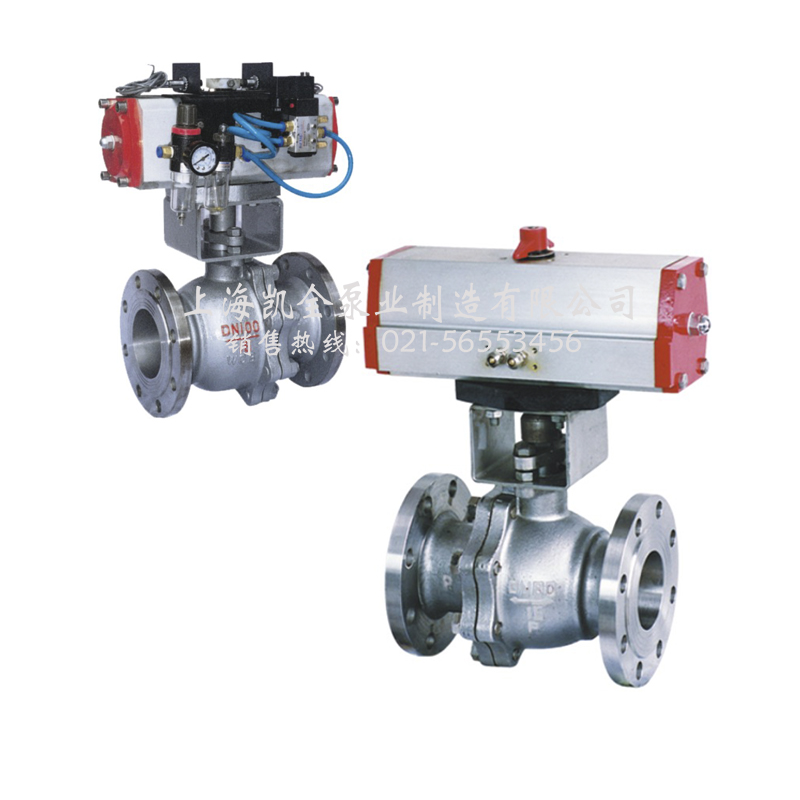

Q641F-16C軟密封氣動球閥
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在**部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量 5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。 6、IS05211標準連接為產品的安裝更換提供了方便。 7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。 壓力范圍：雙作用2～8巴（Bar）, 單作用2～8巴（Bar） 工作溫度：標準型：-20℃～+80℃ 低溫型: -40℃～+80℃； 高溫型: -20℃～+160℃。 *高使用壓力：輸入氣壓不超過10巴（Bar）； 行程調整:在90度位置有±4度的可調范圍. 扭矩：6～3000Nm； 控制方式：開關型，調節型，總線控制（需配電磁閥，定位器）； 動作頻率：2000次/小時； 輸入信號：ON/OFF,4～20mA,0～10V（需配電磁閥，定位器）； 輸出信號：4～20mA，觸點信號（需配定位器、限位開關）； 環境溫度：-35℃～+85℃； 防護等級：防水IP65,防爆EEx-dIIBT4/EExdIICT4。 附件的選項 根據不同控制和要求可選擇下列附件： 切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。 調節型附件：電氣定位器、氣動定位器、電氣轉換器。 氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。 手動機構：HVSD手操機構 操作和使用 （1）操作前須確認管路和閥已被沖洗干凈。 （2）閥的操作由旋轉閥桿（手動或自動控制方式）*成：順時針旋轉1/4圈（90度）時，閥關斷。逆時針旋轉1/4（90度）時 （3）當手柄或閥桿**部溝槽方向與管線平行時 （4）氣源要求：氣源應該干凈無油污，壓力在4~8bar （5）接線：接線需接防爆套管，接入防爆接線盒的入口* 。
技術參數
使用介質：壓縮空氣、無腐蝕性氣體和油：
，閥開啟。
，閥門為開啟狀態
。
。
。
