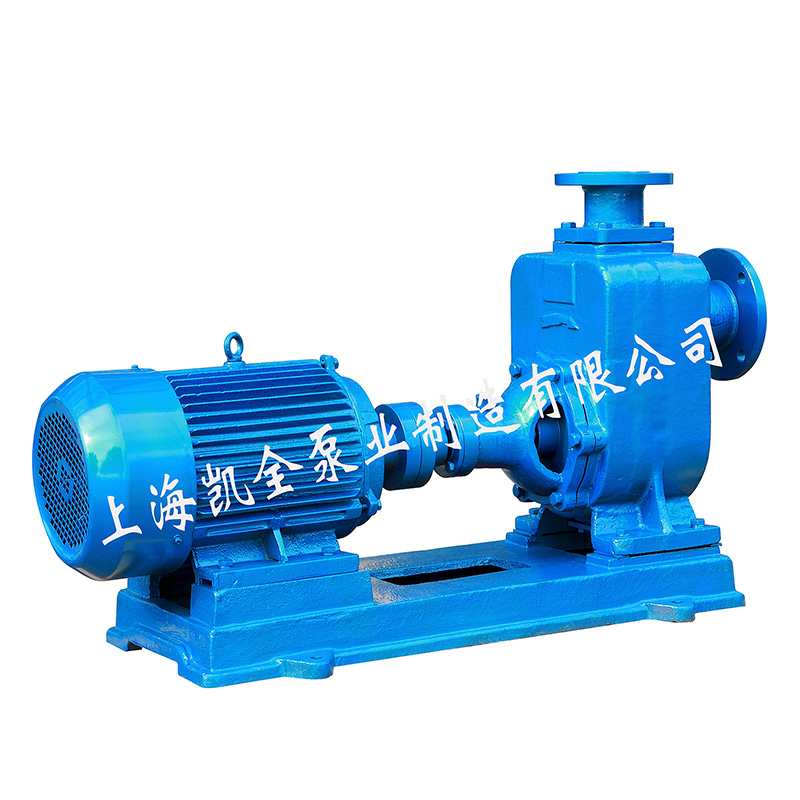

KQZX自吸式離心泵
KQZX系列自吸式離心泵
KQZX自吸式離心泵
產品分類： KQZX自吸式離心泵
口徑：50～200mm
流量：6.3～400m3/h
揚程：揚程：5～132m
點擊這里：查看技術參數
KQZX自吸泵產品概述：
KQZX系列自吸式離心泵 KQZX自吸泵產品特點： 我公司生產的KQZX系列自吸泵是臥式結構形式，具有良好的自吸性能 KQZX自吸泵產品用途： KQZX系列自吸式離心泵 KQZX自吸泵使用范圍: 1、環境溫度小于60度 2、輸送介質為清水或物理化學性質類于清水的其他液體。 3 KQZX自吸泵型號含義: KQ KQZX自吸泵工作原理與結構說明: KQZX系列自吸泵均采用軸向回流外混式的泵體結構 KQZX自吸泵的軸承體底部還設有冷卻室。當軸承發熱引起軸承體溫升超過70度時，可在冷卻室處能過任意一只冷卻液管接頭，注入冷卻液循環冷卻。泵內部防止液體由高壓區向低壓區泄漏的密封機構是前后密封環，前密封環裝在泵體上，后密封環裝在軸承上，當水泵經長期運轉密封環磨損到一定程度，并影響到泵的效率和自吸性能時，應給予更換。 KQZX自吸泵結構示意圖： 1 聯軸器 2 泵軸 3 軸承 4 機械密封 5 軸承體 6 泵殼 7 出口座 8 進口座 9 前密封環 10 葉輪 11 后蓋 12 擋水圈 13 加液孔 14 回液孔 1、在泵與電機直聯動時，應注意泵軸與電動機輸出的同軸度；泵安裝的準備與否對泵的運行平穩性和使用壽命有較大的影響，因此必須仔細認真地安裝和校正。 2、泵聯軸器必須螺母緊固好，并鎖緊螺母，謹防螺母松動 3 4 A、吸入口的安裝高度不能超過泵的自吸高度 B、吸入管路中的閥門、法蘭等應嚴防漏氣或滲漏液體，即吸入管路不允許有漏氣現象存在。 C、應防止泵體內吸入固體等雜物，為此吸入管路上應設置過濾器。過濾器的有效過濾面積為吸入管截面的2-3倍，過濾器應定期檢查。 D、吸入管路和吐出管路應有自己的支架，泵體本身不允許承受管路的負荷。 5、泵在安裝時，應使泵及管路的靜電接地電阻達到其規定要求。 6、安裝時應嚴格檢查泵殼及管路中有無石塊，鐵砂等雜物。 7、校正泵聯軸器及電機動聯軸器的安裝間隙及同軸度，其不同軸度允許偏差為0.1mm。泵軸和電動機軸的高度差可在底腳上墊銅皮或鐵皮調整。 8、在機組實際運轉3-4小時后，作檢查，如無不良現象，則認為安裝已妥，在試運轉中應檢查軸承的溫度，軸承體的溫度不宜超過70度。 9 10、在泵的出口管路如裝有單向閥而在自吸過程中不能使泵順利地排出氣體時 KQZXP自吸泵的使用： 一、起動前的準備及檢查工作 1 2、檢查泵殼內的儲液是否高于葉輪的上邊緣，如若不足，可以從泵殼上的加液口處直接向泵體內注入儲液，不應在儲液不足的情況下啟動運轉，否則泵不能正常工作，且易損壞機械密封。 3、檢查泵的轉動部件是否有卡住磕碰現象。 4、檢查泵體底腳及各聯結處螺母有無松動現象。 5、檢查泵軸與電機主軸的同軸度和平行度。 6、檢查進口管路是否漏氣。如有漏氣，必須設法排除。 7、打開吸入管路的閥門，稍開（不要全開）出口控制閥。 二、起動及操作 1、點動自吸泵，注意泵軸的轉向是否正確 2 3 4、在泵進入正常輸液作業前即自吸過程中 5、如果泵內液體溫度過高而引起自吸困難 6、泵在工作過程中如發生強烈振動和噪聲 7 8、注意檢查管路系統有無滲漏現象 三 1、首先必須關閉吐出管路上的閘閥 2 3 KQZXP自吸泵維護和拆裝： 該泵的特點是結構簡單可靠 1 A
1. KQZX型自吸式離心泵可用于農業灌溉
2. KQZXB型普通防爆型自吸式離心泵，適用于輸送介質不含腐蝕性的易燃易爆液體之用
3. KQZXP自吸式不銹鋼離心泵，適用于清水
4. KQZXPB型不銹鋼防爆型自吸式離心泵，適用于輸送介質含有腐蝕性的易燃易爆的危險液體之用，使用介質溫度140℃以下
5. 可同任何型號的壓濾機配套使用
